Como parte importante de los equipos de embalaje automatizados, la erectora de cajas horizontal proporciona una solución eficiente, precisa y flexible para cualquier industria, ayudando a las empresas a mejorar la eficiencia del embalaje, garantizar la calidad del producto y reducir los costos operativos.
![]()
![]()
1. Principio de funcionamiento de la erectora de cajas horizontal
La erectora de cajas horizontal adopta un diseño mecánico avanzado y un sistema de control inteligente para lograr una operación completamente automatizada desde la alimentación de las cajas, el erecto de las cajas, el formado hasta el plegado y sellado de la parte inferior. Su principio de funcionamiento básico es el siguiente:
- Suministro de cajas: el equipo succiona automáticamente la caja aplanada del cargador de cajas y la transporta a la estación de erecto de cajas.
- Erección y formado de cajas: mediante la cooperación de la ventosa y el brazo robótico, la parte inferior y los lados de la caja se erectan al mismo tiempo y se les da una forma rectangular.
- Plegado inferior: mediante un mecanismo de plegado avanzado, los cuatro pliegues de la parte inferior de la caja se pliegan en secuencia y se presionan y fijan.
- Sellado inferior: según las necesidades, se puede seleccionar el sellado inferior con cinta o el sellado inferior con pegamento termofusible para garantizar que la parte inferior de la caja esté firmemente sellada.
- Cajas terminadas: la caja que ha terminado de erigir y sellar la parte inferior se transporta automáticamente a la ubicación designada, a la espera del proceso de empaque posterior.

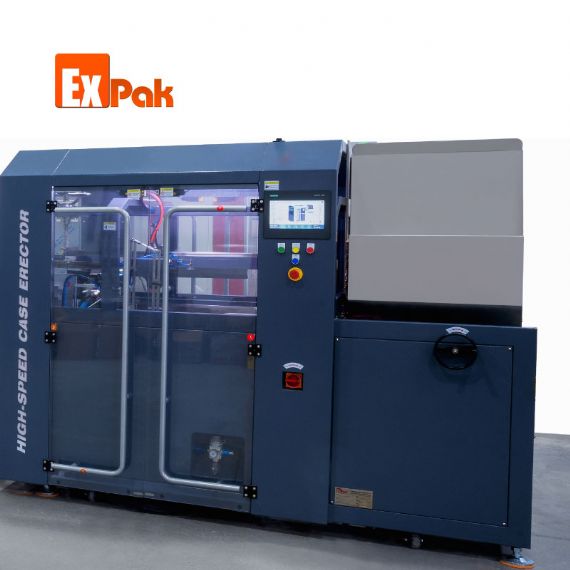

2. Características técnicas de la erectora de cajas horizontal H30
- Alta velocidad y alta eficiencia: utilizando un servomotor y un sistema de transmisión de alta precisión para lograr una velocidad de erección de 50 cajas por minuto, lo que mejora enormemente la eficiencia del empaque.
- Precisión y estabilidad: equipada con sensores de alta precisión y sistemas de control inteligentes para garantizar que cada caja se pueda erigir, formar y sellar con precisión para garantizar la calidad del empaque.
- Gran adaptabilidad: puede manejar cajas de varias especificaciones, y solo con ajustes simples se pueden satisfacer las necesidades de empaque de diferentes productos.
- Fácil operación: utilizando el sistema de control de interfaz hombre-máquina (HMI) y PLC, la interfaz de operación es amigable y fácil de aprender y operar.
- Seguro y confiable: Equipado con dispositivos de protección de seguridad para garantizar eficazmente la seguridad de los operadores.
3. Componentes principales de la erectora de cajas de cartón horizontal
- Motor SEW: Componente confiable aplicado al equipo para garantizar un funcionamiento suave y de alta velocidad.
- Sensor de alta precisión: Monitoreo en tiempo real de la posición y el estado de la caja de cartón para garantizar una apertura y un sellado inferior precisos.
- Sistema de control inteligente: Adopta un controlador PLC para realizar el control automático y el diagnóstico de fallas del equipo.
- Ventosa de vacío: Se utiliza para agarrar y sujetar la caja de cartón para garantizar que permanezca estable durante el proceso de desembalaje.
- Mecanismo de plegado: Adopta una estructura mecánica avanzada para lograr un plegado y prensado precisos del pliegue inferior de la caja de cartón.
| Modelo |
H30 |
| Tipo de sello |
Acero termofusible/cinta |
| Velocidad de apertura de la caja |
25 cajas/min |
| Tamaño de la caja |
L190-470×A150-350×A120-400mm |
| Fuente de alimentación |
220V 50-60Hz trifásico |
| Alimentación |
3000W |
| Cantidad de cajas de almacenamiento |
100 piezas |
| Consumo de aire |
420 L/min |
| Presión de aire |
0,6 MPa |
| Tamaño de la máquina |
L 2390xA 1390xA 2120mm |
| Peso de la máquina |
1200Kg |
